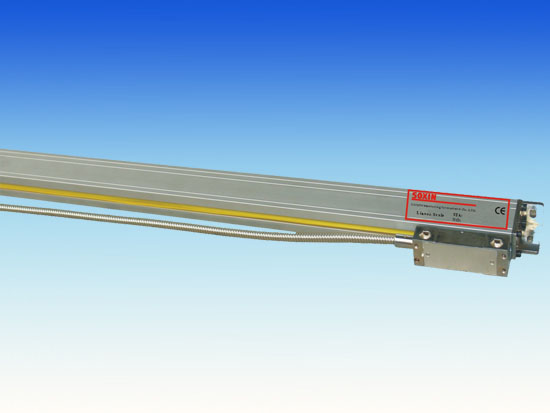

产品名称:STB5系列

型 号:



特点
精度:精密级±(3+L0/1000)nm。标准级±(5+L0/1000)um
运行速度:每分钟100米以上
长距离运输:100米以上,中间不需要增加任何界面
滑动部分采用已被验证为最可靠耐用的五轴承系统设计
精度测量的重复定位性更稳定
信号采用多层隔离线钢及外壳保护,防水及抗干扰性优良
尺身采用铝合金型材,经阳极处理,尺头部分采用锌合金压铸,镀硬铬,耐腐蚀
防尘条件采用特种塑胶,耐腐蚀,耐刮伤,摩擦阻力小
部件个体化,安装,维护,保养简易,防水,防尘性良好,使用寿命长
传感器部采用玻璃计量光栅作为测量基准器

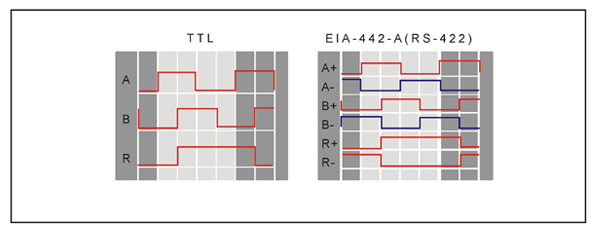

STA/STB系列传感器输出信号

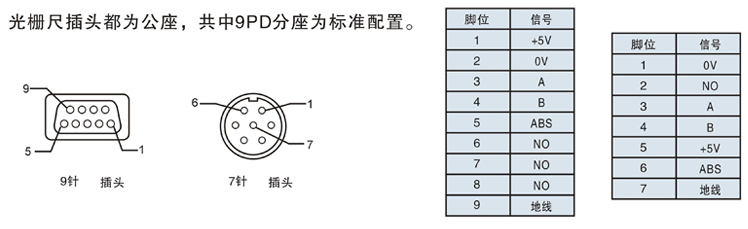

光栅尺位图

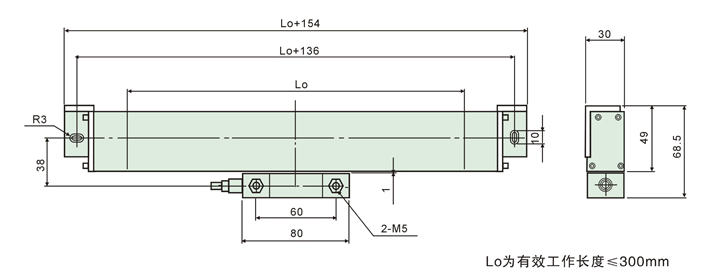

STB系列外形尺寸
光栅尺技术规格

型号 有效行距(mm) 解析度(um)
光栅栅距 工作速度
STA光栅尺 50~1200 1 0.02mm 30米/分
STA光栅尺 50~1200 5 0.02mm 80米/分
STB光栅尺 1200~1300 1 0.02mm 30米/分
STB光栅尺 1200~1300 5 0.02mm 100米/分
STC磁栅尺 3000~9000 5 0.02mm 100米/分
