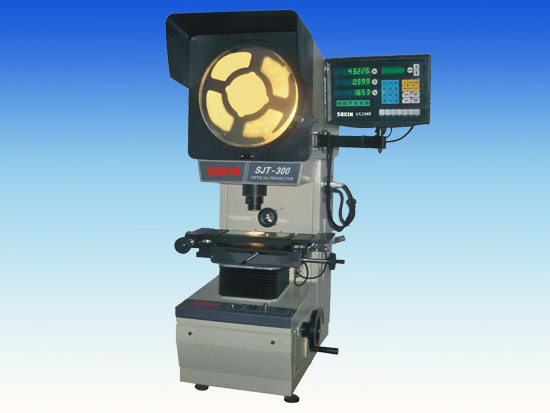

产品名称：SJT-300 型 号：  |
|
SJT系列数字式测量投影仪是光，机，电一体化的精密高效测量仪器。立体投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学品质优良，物镜成像清晰。放大倍率准确。在透射光照明下，轮廓测量误差小于百分之0.08。它广泛用于机械，仪表，电子，轻工等行业以及院校，研究院，计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板，冲压件，凸轮，螺纹，齿轮，形成铣刀等。
|
仪器型号 |
反像型 |
SJT-300 |
SJT-300-1 |
|||||||||
|
正像型 |
SJT-300Z |
SJT-300-1Z |
||||||||||
|
金属台面尺寸(mm) |
340×152 |
350×280 |
||||||||||
|
玻璃台面尺寸(mm) |
196×96 |
250×150 |
||||||||||
|
X座标行程(mm) |
150 |
200 |
||||||||||
|
工作台 |
Y座标行程(mm) |
50 |
100 |
|||||||||
|
Z座标行程(调焦用)(mm) |
90(调焦) |
90(调焦) |
||||||||||
|
仪器测量精度 |
3+L/75μm |
3+L/75μm |
||||||||||
|
XY座标数显解析度0.001mm |
||||||||||||
|
投影屏尺寸（mm）：φ300，使用范围＞φ300（刻有米字线） |
||||||||||||
|
投影屏 |
投影旋转范围：0°~360° |
|||||||||||
|
旋转角度数显解析度:1’或0.01° |
||||||||||||
|
放大倍数 |
10X(可选) |
20X(可选) |
50X(可选) |
100X(可选) |
||||||||
|
物镜 |
物方线视场（mm） |
Φ30 |
Φ15 |
Φ6 |
Φ3 |
|||||||
|
物方工作距（mm） |
77.7 |
44.3 |
38.4 |
25.3 |
||||||||
|
测量[敏感词]高度（mm） |
90 |
90 |
90 |
90 |
||||||||
|
QE-200多功能数据处理系统,全中文显示可做多点采样,座标旋转， |
||||||||||||
|
数据处理系统 |
点、线、距离，角度检测RS-232数据输出 |
|||||||||||
|
仪器照明 |
透射与反射照明光源均为24V/150W卤素灯 |
|||||||||||
|
仪器电源 |
110V/220V（AC），50/60Hz，总功率400W |
|||||||||||
|
冷却方式 |
强制风冷（3轴流风扇） |
|||||||||||
| 外形尺寸长X宽X高（mm） |
770x550x1100 |
770x550x1100 |
||||||||||
|
仪器重量 |
150KG |
170KG |
||||||||||
